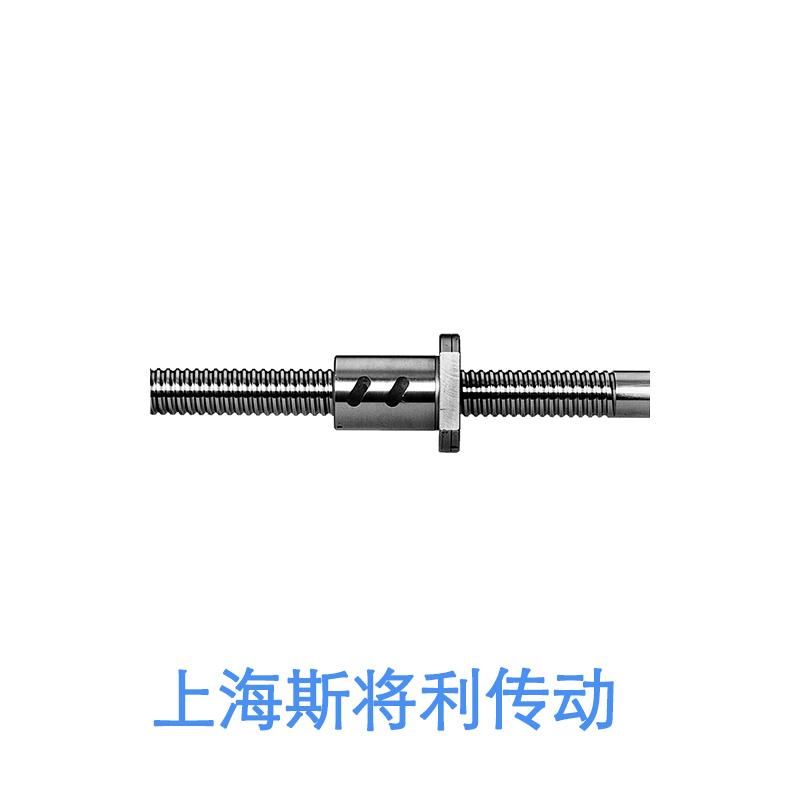

W1001FA-4-C3T4-FA标准滚珠丝杠
扫码获取价格库存技术资料
- 品牌: nsk滚珠丝杠做音乐
- 分类: MA.FA.SA系列
- 类型:
- 属性: W1001FA-4-C3T4-FA标准滚珠丝杠,5. 刚性计算中需要考虑哪些因素?,6. 滚珠丝杠螺母副预紧力的调整需要哪些工具?,1. 中空滚珠丝杠螺母需要润滑吗?,3. 为什么要用ug8.5画滚珠丝杠?,4. 有哪些常见的滚珠丝杠噪音大的解决方案?,6. 步进电机滚珠丝杠接线错误会导致什么问题?,5. 微型滚珠丝杠的材质有哪些种类?,5. 公司有哪些优势和特色?,4. 滚珠丝杠老化的表现有哪些? ,5. 数控滚珠丝杠传动的结构有哪些部分组成?-W1001FA-4-C3T4-FA标准滚珠丝杠-提供W1001FA-4-C3T4-FA标准滚珠丝杠-图纸,W1001FA-4-C3T4-FA标准滚珠丝杠-参数W1001FA-4-C3T4-FA标准滚珠丝杠-价格NSK的MA,FA,SA系列滚珠丝杠,出自尖端的摩擦学技术(摩擦制御技术),通过卓越的生产技术和质量管理,生产量稳居世界前列。机床、注塑机、普通机械乃至半导体及液晶的制造装置等特殊工况所用的从微型到超大型的滚珠丝杠,产品阵容强大。NSK以精益求精的工匠精神制造的滚珠丝杠,为全球产业的发展做出贡献。。 NSK标准库存滚珠丝杠小型FA系列-W1001FA-4-C3T4-FA标准滚珠丝杠--W1001FA-4-C3T4-FA标准滚珠丝杠-8. 滚珠丝杠的精度是否会随着使用时间的增长而降低?,9. 该模型中升降机的维护和保养需要注意哪些问题?,1. 什么是NSK滚珠丝杠C5精度?,9. 滚珠丝杠等级高低与价格有什么关系?,7. 双螺母滚珠丝杠的间隙应该调整到什么程度?,1. 这种滚珠丝杠螺母套筒是用于什么样的机械设备上的?,9. 滚珠丝杠材料的选择是否会影响成本?,6. 如何计算滚珠丝杠传动所需的负载转矩? ,1. 什么是台湾pmi滚珠丝杠?,7. 广西线性滚珠丝杠需要进行何种维护?
W1001FA-4-C3T4-FA标准滚珠丝杠 产品参数

尺寸 单位:mm
| 丝杠轴外径 | 10 |
|
| 导程 | 4 |
|
| 螺母体外径 | 26 |
|
| 法兰直径 | 46 |
|
| 安装孔中心距 | PCD | 36 |
| 螺母长度 | L | 34 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | 230 |
|
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | ||
| 丝杠轴螺纹底径 | 8.2 |
|
| 钢球直径 | 2 |
|
| 有效圈数 | 2.5×1 |
|
| 滚珠节圆直径 | 10.3 |
|
| 螺栓孔尺寸 | ||
| 注油孔 | ||
| 最大行程 | 119 |
|
| 常规行程 | ||
| 额定动负载 | CaN | 3210 |
| 额定静负载 | C0aN | 4420 |
| 重量 | Kg | 0.28 |
| 轴向间隙 | 0.005以下 |
|
| 精度等级 | C3 |
|
| 导程精度代表运行距离误差 | ep | 0.01 |
| 导程精度变动 | vu | 0.008 |
| 轴心跳动 | 0.03 |
|
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
